Instructions d’installation

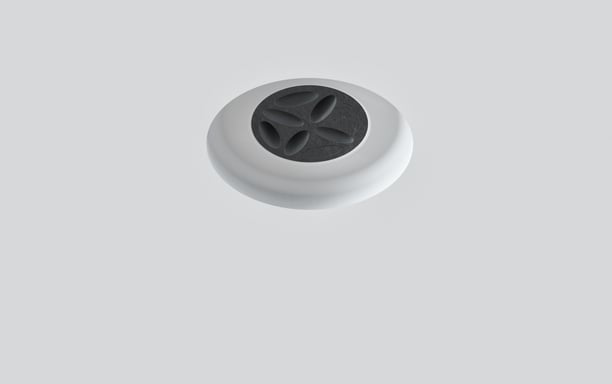

Les diffuseurs ERGOVENT peuvent être raccordés à tout système de conduits avec des diamètres de raccordement standard (100, 125, 160 mm).

Si des conduits en acier sont utilisés pour le système de ventilation, le diffuseur peut être raccordé directement au conduit (option 1) ou via un connecteur flexible ondulé (option 2).

Si des conduits en plastique 75 mm / 90 mm sont utilisés pour le système de ventilation, le diffuseur est raccordé via des boîtiers de raccordement standard ou des boîtiers à profil bas spéciaux (option 3 et option 5).

Distances nécessaires pour une installation réussie du diffuseur ERGOVENT (en fonction de la méthode de raccordement) :

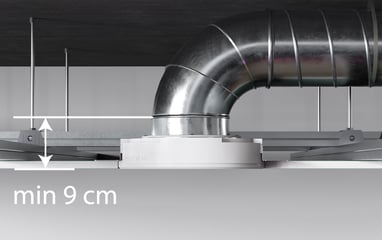

Conduits en acier. Raccordement direct.

Conduits en plastique 75 mm / 90 mm
Raccordement via des boîtiers de raccordement standard

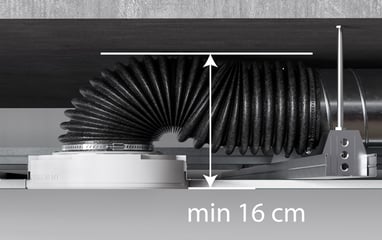

Conduits en acier. Raccordement via une connexion flexible

Conduits en plastique 75 mm

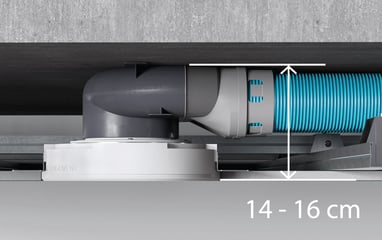

Raccordement via des boîtiers de raccordement SLIM

Mèthodes d'installation

Nous présentons ici toutes les situations possibles de raccordement des diffuseurs.

OPTION 1

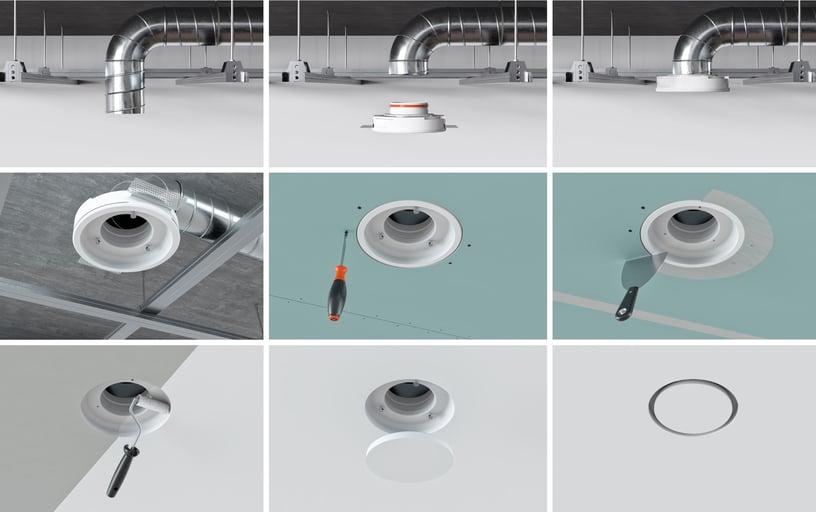

RACCORDEMENT DIRECT DANS LE CONDUIT EN ACIER

OPTION 2

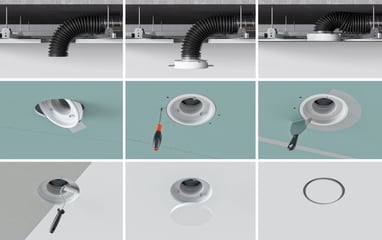

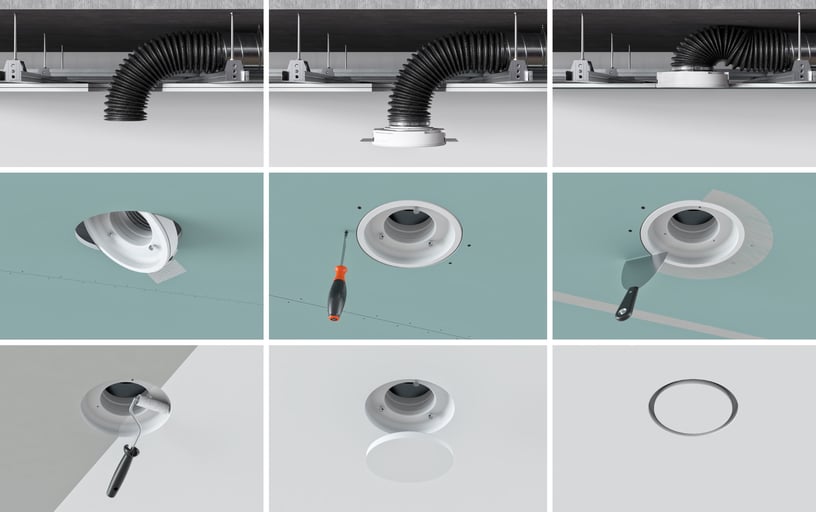

RACCORDEMENT VIA UNE CONNEXION FLEXIBLE (système de conduits en acier)

OPTION 3

RACCORDEMENT VIA DES BOÎTIERS DE RACCORDEMENT

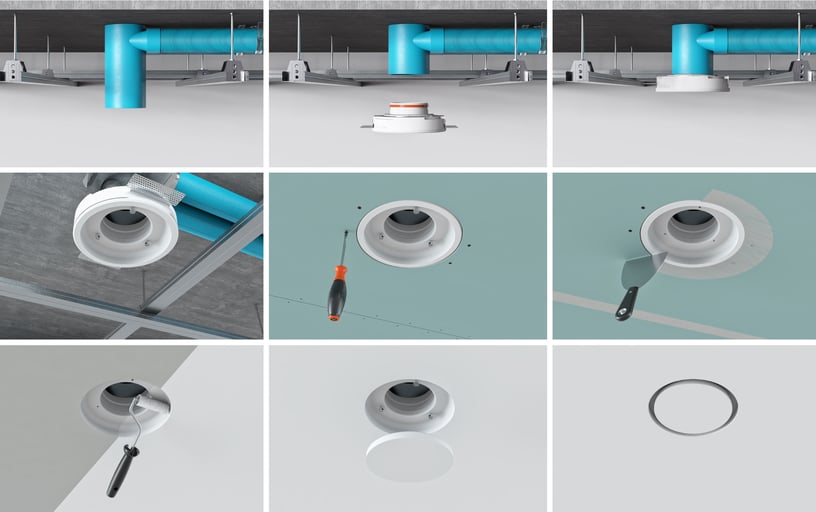

Si des conduits en plastique flexibles d’un diamètre de 75 mm / 90 mm sont utilisés pour le système de ventilation, les diffuseurs ERGOVENT sont raccordés via des boîtiers de raccordement.

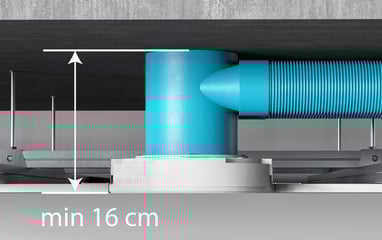

Afin de gagner de l'espace entre la dalle de bèton et le plafond en plaques de plâtre, vous pouvez utiliser des boîtiers de raccordement à profil bas.

OPTION 4

RACCORDEMENT DU DIFFUSEUR VIA UN CONDUIT RIGIDE LORSQUE LES PLAQUES DU PLAFOND EN PLÂTRE SONT DÉJÀ VISSÉES

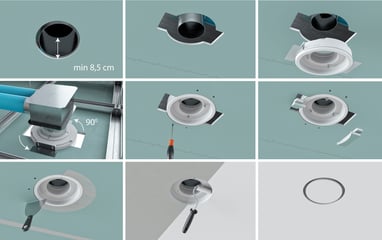

Si le diffuseur est raccordé via un conduit rigide et que la situation est telle que les plaques du plafond en plâtre sont déjà vissées. Dans ce cas, quelques actions supplémentaires sont nécessaires.

Réglage du débit d’air

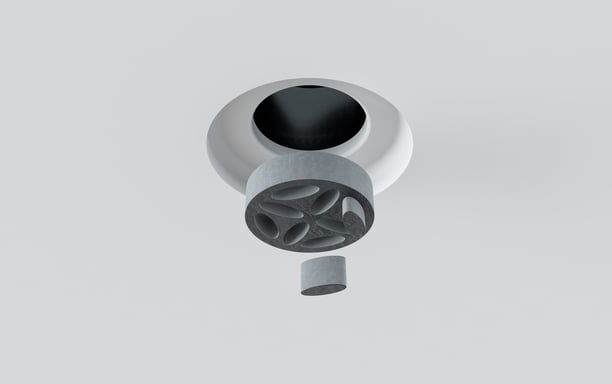

Le couvercle du diffuseur doit toujours être au niveau du plafond. Chaque diffuseur est livré avec une vanne d'équilibrage ERGOVENT pratique. S'il est nécessaire de réguler davantage le débit d'air, nous vous recommandons d'utiliser ces registres.
